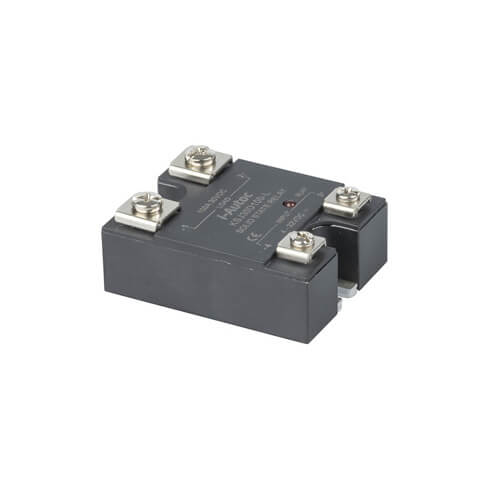

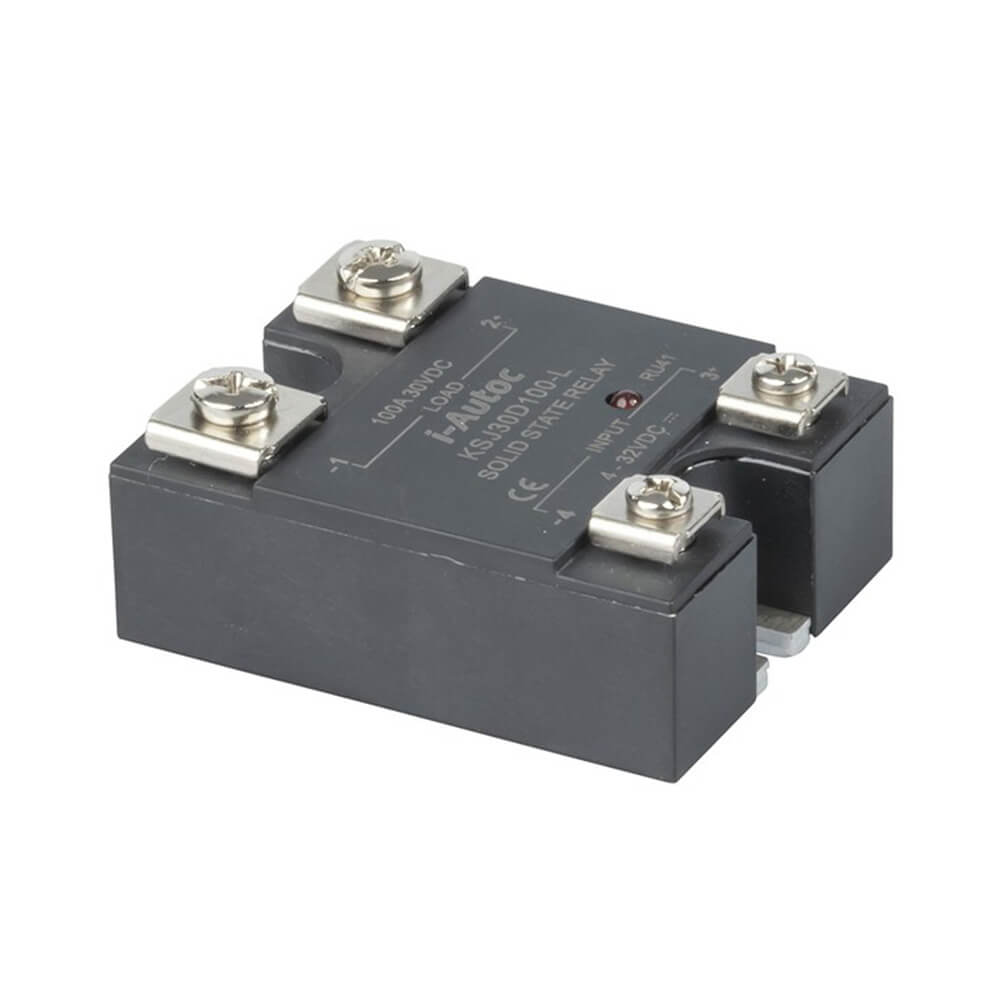

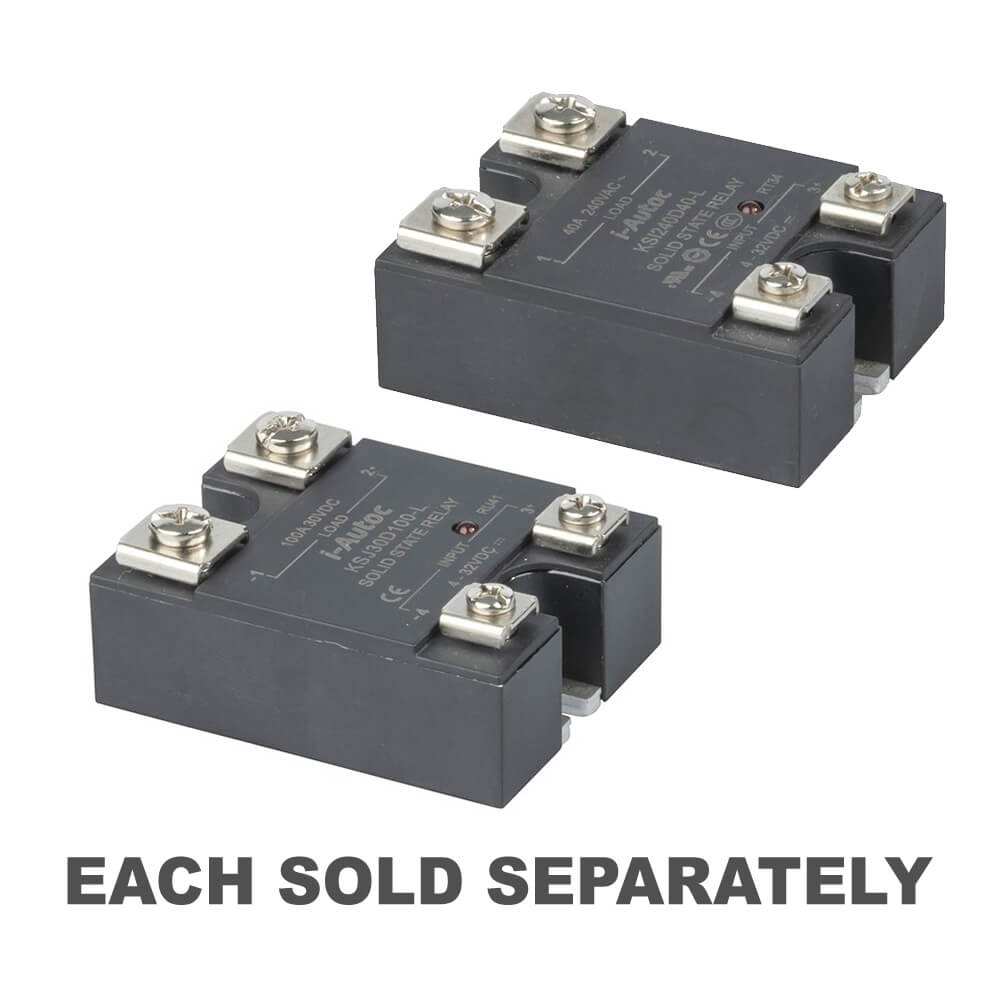

Solid State Relay 4-32VDC Input

Dette panelmontering av solid state -relé tilbyr 4 -32VDC inngangskontroll, med en byttet utgang vurdert til 30VDC/ 100AMPS. Å bytte høy strøm DC -belastning krever normalt bruk av en kontaktor for å unngå bue når kontaktene prøver å skille seg ut. Denne solid state stafett bruker MOSFET -teknologi for å gi en økonomisk og pålitelig metode for å bytte middels til høy effekt DC -belastninger. Dette betyr at det ikke er noen lysbue og at den lave staten motstand gir et levedyktig alternativ til de klumpete og dyre kontaktorene.

Merk: Induktive belastninger må ha diodesuppresjon (se Dataark koblingsskjema)

Utgangskrets

Lastespenning: 0-30VDC

Laststrøm: 0,02-100A

Maksimal motstand motstand: 0,007oHMer

Maks spenning på tilstanden: 0,35V

Max Turn On Time: 0,5ms

Maks slå av tid: 0,5ms

Max Surge Current: 240a (10ms)

Inngangskrets

Kontrollspenning: 4-32VDC

Kontrollstrøm: 28mA maks.

Min slå av spenning: 1

Product Specifications

• DC -spenning: 3V, 32V
• DC strømtrekk: 28mA
• Monteringsmetode: chassis
• Festing / sikringsmetode: skru ned
• Mount skruemengde: 2 stk
• Monteringsskruestørrelse: 2mm
• Generelt skrueavstand (H): 47,5 mm
• Enhetstype: Solid State Relay
• Inngang: DC
• Kontaktformat: SPST
• DC Kontaktspenning: 0V, 30V
• DC -koblingsstrøm (lukking): 0,02a, 100A
• Driftstid: 0,5ms
• Utgivelsestid: 0,5ms
